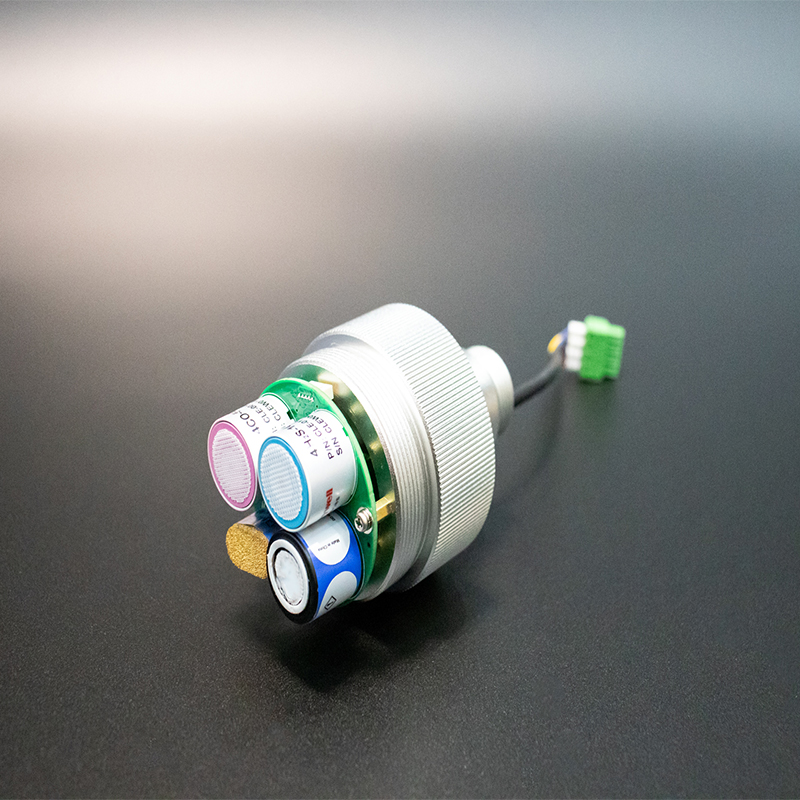

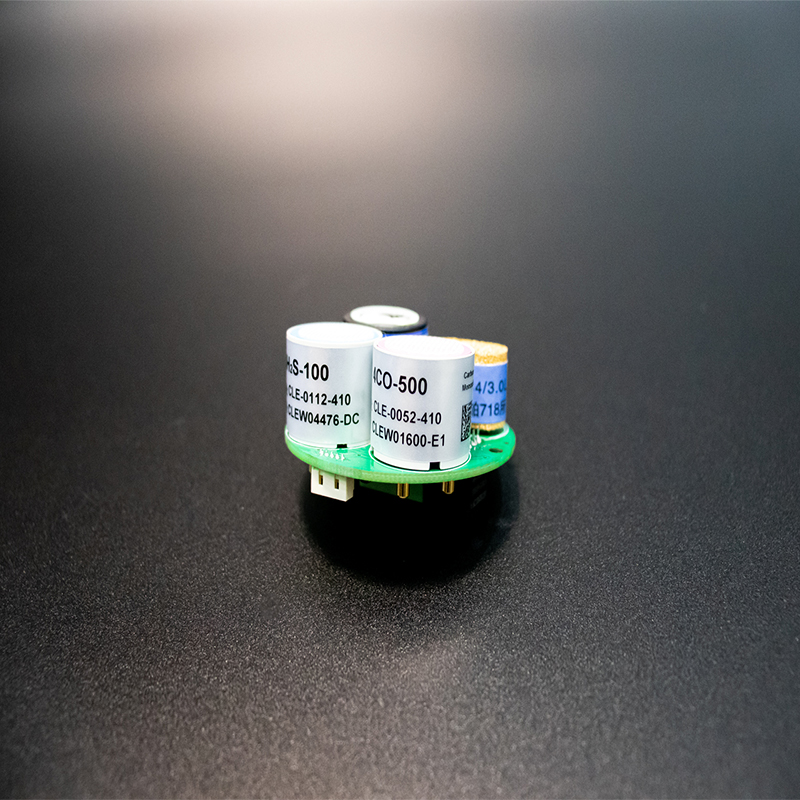

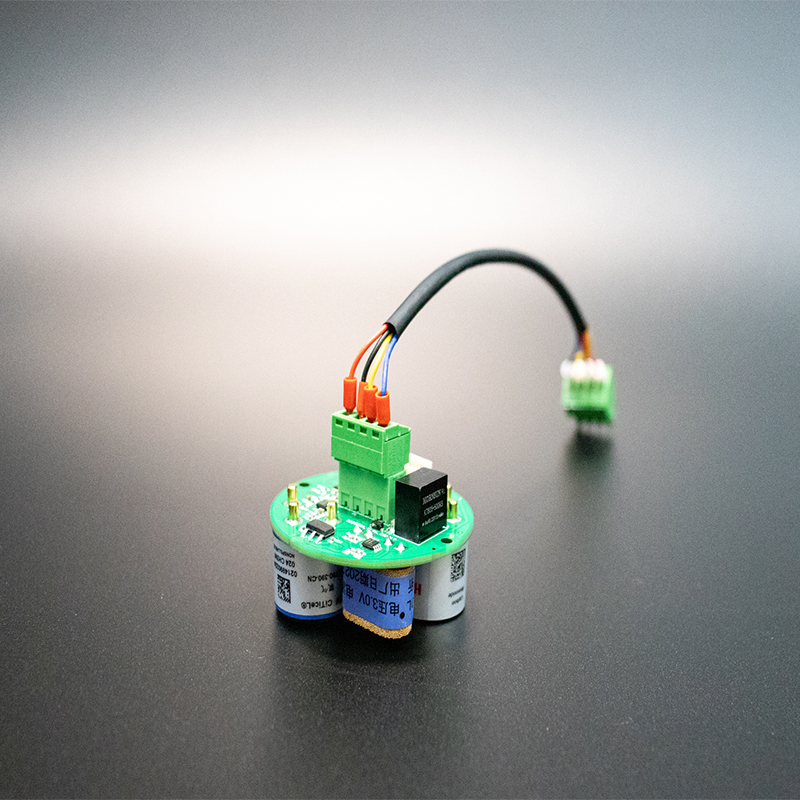

四合一氣體模塊（支持定制）

產品簡介

四合一氣體模塊應用于：現場四種氣體濃度24小時連續在線監測現場濃度顯示，超標聲光報警，TTL信號傳輸。

四合一氣體模塊主要檢測原理有：電化學、催化燃燒原理的氣體傳感器。先進的電路設計、成熟的內核算法處理。

產品特點

l  寬工作溫度：-20～+60℃

l  零點自動跟蹤，長期使用不受零點漂移影響

l  目標點多級校準，保證測量的線性度和精度

l  報警模式設置：低報警、高報警,報警燈綠黃紅三色；O₂低報警、CO/H₂S/可燃?xì)飧邎缶瘯r，報警燈亮紅燈，蜂鳴器急報；O₂高報警、CO/H₂S/可燃?xì)獾蛨缶瘯r，報警燈亮黃燈，蜂鳴器緩報；正常范圍，報警燈亮綠燈，蜂鳴器不響。

l  快速響應時間，優異的長期穩定性

技術參數

可燃?xì)?/span>CH₄默認低報警20%LEL，高報警50%LEL；氧氣（O₂）默認低報警19%Vol，高報警23%Vol；一氧化碳（CO）默認低報警50ppm，高報警190ppm；硫化氫（H₂S）默認低報警20ppm，高報警50ppm；

符合ModBus標準協議規范，具體請參見Modbus協議介紹。

通信接口默認如下：

串口波特率：9600

停止位：1

數據位：8

校驗位：無

默認地址：0X01

說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0x01（傳感器缺省地址為01）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

采集器支持兩種功能碼：0x03-讀取寄存器 0x06-寫入寄存器。

讀取寄存器的指令如下（16進制表示）：

其中，地址碼表示采集器的地址；起始地址表示讀取寄存器的起始地址；寄存器數量表示該指令需要讀取的寄存器數量。

寄存器說明 版本：V2.1

地址：1～100（十進制）。

寄存器說明：
